Как выбрать вибрационный грохот нужного размера для дробильной линии?

Ключевые выводы

Вибрационный грохот — не «главная звезда» вроде дробилки, но именно он решает качество и выход готового материала. Завысите размер — потеряете капитал и площадь; занизите — просев будет неполным, материал скопится и вся линия потеряет эффективность. Подбирайте научно по производительности, площади сита, числу дек, отверстию, материалу и условиям установки вместе, а не по паспортной тоннаже одной машины. Серия YA круглых виброгрохотов Vanguard Machinery закрывает классификацию от малых до сверхкрупных линий щебня.

1. Роль грохота в вашей линии

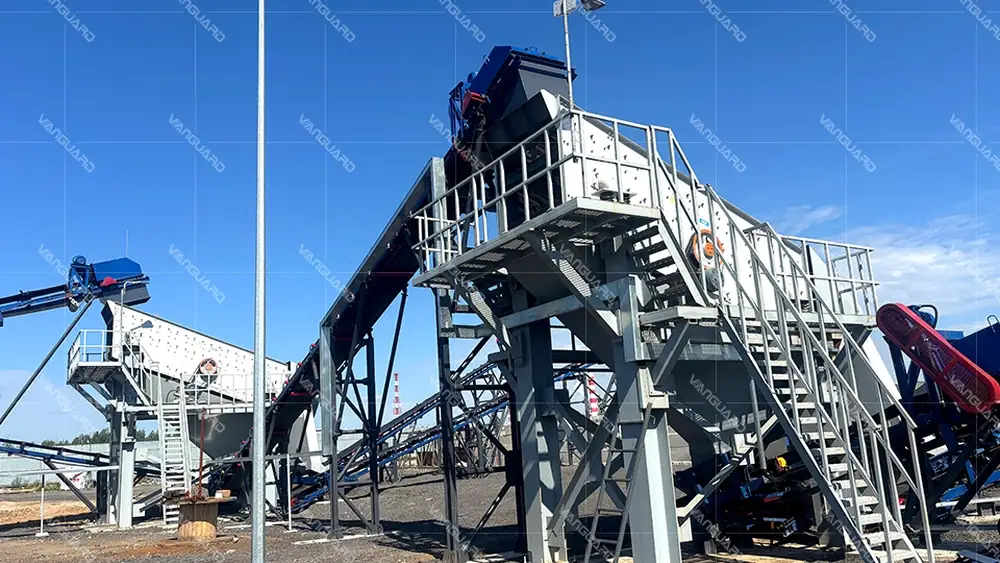

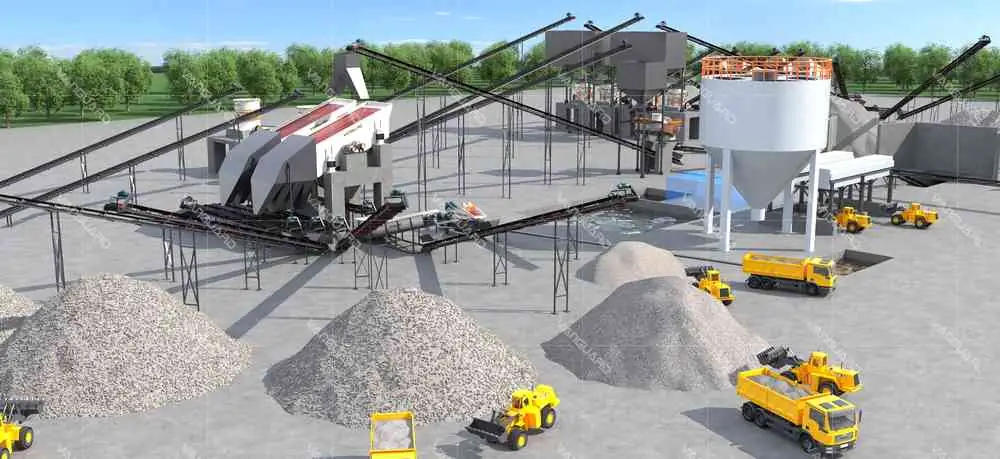

Грохот классифицирует: делит смесь после дробления по крупности на готовые фракции. В полной линии он появляется в трёх местах: - Предварительный грохот: снимает мелочь до дробления, снижает нагрузку и поднимает производительность - Грохочение в замкнутом цикле: с дробилкой возвращает некондицию на доизмельчение - Товарный грохот: делит фракции по размеру (0–5, 5–10, 10–20, 20–30 мм) Каждый режим требует своего: предгрохот ценит производительность, товарный — точность. Сначала определите место грохота в линии, потом подбирайте. Vanguard Machinery подбирает грохоты так по всем своим линиям щебня.

2. Шесть ключевых факторов подбора

Производительность — первый параметр. Два момента: проектная тоннаж линии (200 т/ч, 500 т/ч); грохот должен быть на 10%–20% мощнее предыдущей дробилки, чтобы не было завала на сите. Пример: дробилке 200 т/ч нужен грохот не ниже 220–240 т/ч.

Площадь решает производительность; отношение Д:Ш — эффективность:- Ширина: несущая способность (сколько материала в единицу времени); шире — тоньше слой — выше шанс просева- Длина: эффективность и точность; длиннее — больше времени — полнее- Отношение Д:Ш 2:1–3:1; длина обычно 2,5–3× шириныНапример, круглый виброгрохот серии YA от Vanguard Machinery, модель 2YA2160, имеет сито 2100×6000 мм (отношение ~2,86:1) и 81–720 м³/ч — распространённая спецификация для средних и крупных линий.

Деки зависят от того, сколько фракций нужно:

Примечание: каждая добавленная дека снижает эффективную производительность нижней на ~10%–15% — материал, дошедший до низа, уже прошёл верх и ложится ровнее. Больше дек не всегда лучше; выбирайте по плану продукта.

Правила: - Круглый грохот (средний размер): отверстие ≈ 1,2× раздела - Крупное грохочение: отверстие ≈ 1,05× раздела - Тонкое (прямое сито): отверстие ≈ 2–2,2× раздела - Ширина сита минимум 2,5–3× максимального куска питания, чтобы не забивало

- Влажность: выше 8% липнет и забивает; планируйте мокрое грохочение или больше сито; каждый шаг влажности может снизить эффективность на 15%–25% - Глина: выше 5% — перфорированная плита + промывка, не тканая сетка - Форма: пластинчатый материал (сланец) забивает квадраты; берите круглые отверстия или высокую частоту; кубовидный просеивается лучше - Плотность: тяжёлый (железо) требует усиленной рамы; лёгкий — производительность ниже - Абразивность: сильно абразивный — полиуретан или резина, срок 3–5× стальной сетки

- Теснота: горизонтальный грохот (низкая высота); открытый карьер: наклонный круглый (15°–25°, большой тоннаж) - Стационар: посаженный грохот, удобно обслуживать; мобильная установка: грохот на борту для переезда - Наклон: круглый 15°–25°; горизонтальный 0°–5°

3. Как рассчитать площадь сита

Для точного подбора оцените площадь эмпирической формулой: Требуемая площадь грохочения = Q ÷ (q × ψ₁ × ψ₂ × ψ₃ × ψ₄) - Q = требуемая производительность грохота (т/ч) - q = удельная производительность (т/ч·м²), по отверстию - ψ₁ = поправка по материалу (0,5–1,2) - ψ₂ = коэффициент эффективности (0,85–0,95) - ψ₃ = коэффициент по числу дек (верх 1,0; двойная 0,7–0,85; тройная 0,6–0,7) - ψ₄ = коэффициент эффективной площади (0,8–0,85 от номинала)

Значения для сухого сыпучего материала ~1,6 т/м³. Мокрое грохочение поднимает производительность на 25%–40%, но липкий влажный материал требует большого снижения.

4. Пример подбора

Линия известняка, 200 т/ч, три фракции 0–5, 5–10, 10–20 мм, влажность ~3%.1. Деки: 3 фракции → тройная (напр. круглый виброгрохот серии 3YA от Vanguard Machinery, модель 3YA1860)2. Площадь: отверстие 10 мм, q = 15; ψ₁=0,9, ψ₂=0,90, ψ₃=0,7, ψ₄=0,8; запас 1,15 Требуемая площадь = (200 × 1,15) ÷ (15 × 0,9 × 0,90 × 0,7 × 0,8) ≈ 33,8 м²3. Модель: 3YA1860 сито 1800×6000 мм (10,8 м² ном.), с учётом снижения — две параллельно или 3YA2160 (2100×6000 мм, 12,6 м²)4. Слой: толщина на выходе не более 4× отверстия (то есть 40 мм); если больше — расширьте сито

5. Серия YA круглых грохотов Vanguard Machinery

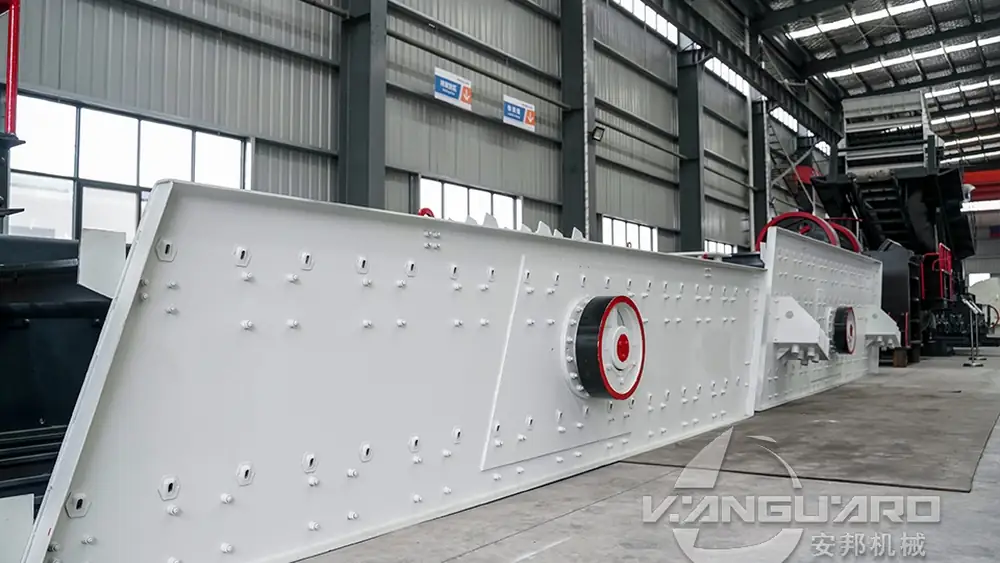

Круглый виброгрохот серии YA от Vanguard Machinery использует вибровозбудитель с цилиндрическим эксцентриковым валом и регулируемые эксцентриковые грузы: надёжная конструкция, сильное возбуждение, высокая эффективность, низкий шум. Подходит для известняка, гранита, базальта, железной руды, речного камня, строительных отходов и др. в горной, строительной, энергетической и химической отраслях.

Примечание: производительность зависит от конфигурации и материала; точные данные уточняйте у инженеров Vanguard Machinery.

6. Частые ошибки подбора

- Ошибка 1 «взять с запасом»: больше — лучше? Слишком большой теряет капитал и расход, а слишком тонкий слой снижает эффективность. Считайте площадь по реальному тоннажу и материалу. - Ошибка 2: игнорировать влажность и глину. Много воды забивает сито и резко роняет эффективность. Проанализируйте материал заранее; добавьте промывку при необходимости. - Ошибка 3: отверстие = размер продукта. Реальное отверстие обычно больше раздела (круглое ~1,2×, тонкое до 2×+). Брать отверстие по продукту — неэффективно. - Ошибка 4: не учитывать связку с дробилкой. Vanguard Machinery советует, чтобы грохот был на 10%–20% мощнее дробилки; иначе материал скопится «бутылочным горлышком».

7. Три вопроса для выбора грохота

Подпись гайда — три вопроса: 1. Сколько фракций и какой тоннаж? Число фракций задаёт деки (таблица §2); тоннаж задаёт площадь с запасом 10%–20% над дробилкой. 2. Какой нрав у материала? Влажность >8%, глина >5% → мокрое грохочение / перфорированная плита; пластинчатый → круглые отверстия или высокая частота; тяжёлый / абразивный → усиленная рама и полиуретан. 3. Стационар или мобильный, какая высота? Тесный цех → горизонтальный; открытый карьер → наклонный круглый; стационар → посаженный; мобильная установка → на борту. Пошлите режим в Vanguard Machinery для расчёта процесса.

8. Данные перед выбором

9. Частые вопросы

Нет. Слишком большой теряет деньги, а тонкий слой снижает эффективность. Считайте площадь по тоннажу и материалу.

Нет. Круглое отверстие ≈ 1,2× раздела; тонкое до 2×+. Брать отверстие по продукту неэффективно.

Грубо: 1 фракция — одна, 2 — двойная, 3 — тройная, 4 — четыре. Но каждая дека снижает производительность на 10%–15%; больше не всегда лучше.

Выше 8% забивает; берите мокрое грохочение, перфорированную плиту + промывку, или увеличьте сито и примените снижение.

Производительность грохота на 10%–20% выше дробилки, чтобы не было завала.

Обычно 2:1–3:1; длина ~2,5–3× ширины. Ширина несёт, длина даёт точность.

Слой на выходе ≤ 4× отверстия; если больше — расширьте сито или поднимите наклон.

Стационар: посаженный круглый грохот, удобно обслуживать. Мобильная установка: грохот на борту для переезда.

10. Заключение

Подбор грохота — системная задача: производительность, площадь, деки, отверстие, материал и установка вместе. Шаги: определите потребности → проанализируйте материал → посчитайте площадь → выберите модель → проверьте параметры → посоветуйтесь с заводом. Vanguard Machinery, специалист по оборудованию для щебня, имеет большой опыт проектирования линий дробления-грохочения; для планирования линии или поддержки по грохочению свяжитесь с технической командой за решением под ваш режим.
