Краткая сводка
Мобильная щековая дробилка — это просто щековая дробилка на гусеничном шасси: принцип дробления остаётся щековым — подвижная щека подвешена на эксцентриковом валу и качается, сжимая породу о неподвижную щеку. За каждый оборот вала подвижная щека защемляет породу при смыкании, затем раскрывается и даёт раздробленному материалу упасть. Гусеницы отвечают только за перемещение. Поэтому «мобильная» меняет транспорт, «щековая» — дробление. Ниже сразу переходим к тому, как машина устроена и как работает.
1. Определение в одну строку
Мобильная щековая дробилка = щековая дробилка + гусеничное шасси + встроенный вибропитатель + силовой блок. Она делает ту же работу, что стационарная щека, — снижает куски отвальной породы до размера, который пройдёт на следующую стадию. Разница в том, что она заезжает сама и не требует заливки фундамента.
2. Как это работает: основной механизм

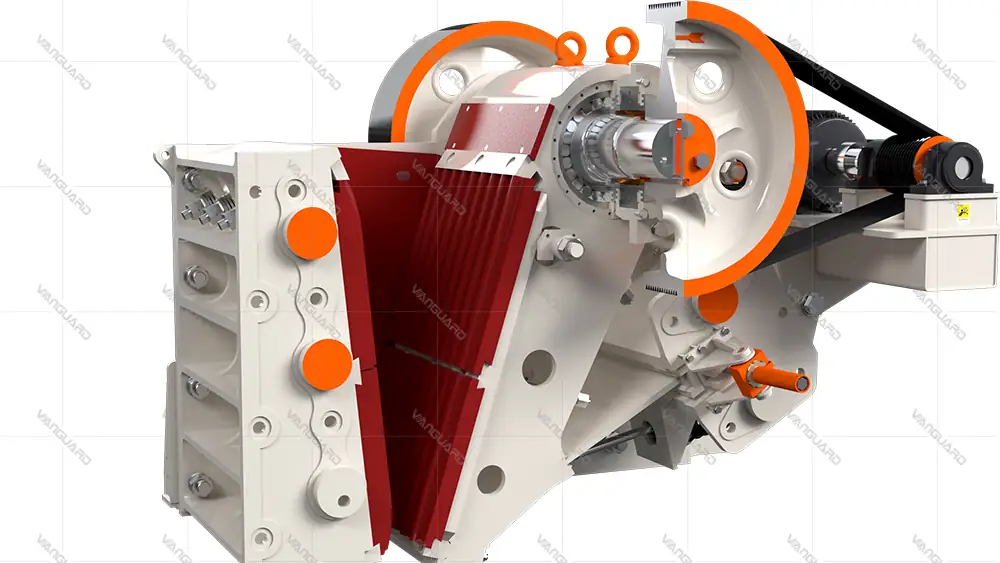

Неподвижная щека приболчена к раме и стоит на месте; подвижная щека подвешена на эксцентриковом валу и качается. Клиновое пространство между ними — камера дробления: питание заходит сверху, зазор сужается вниз, и порода сжимается меньше шаг за шагом.
Двигатель вращает эксцентриковый вал через ремень или прямую муфту. При вращении вала подвижная щека раскачивается по овальной траектории — «сердце» машины. Скорость и эксцентриситет задают ход и производительность.
За подвижной щекой стоит распорная плита, упёртая одним концом в раму, другим — в щеку. Она делает две вещи: передаёт дробящее усилие и ломается, если попадёт нераздробимый предмет (например стальной прут) — «предохранитель», который спасает всю машину.
Насколько подвижная щека подходит к неподвижной, задаёт выходная щель (CSS). Гидравлическая или клиновая регулировка CSS управляет максимальным размером продукта — единственное, что на щеке настраивают регулярно.
| Деталь | Роль |
| Неподвижная щека | Статическая давящая грань |
| Подвижная щека | Возвратно-поступательное сжатие |
| Эксцентриковый вал | Ведёт качание (сердце) |
| Распорная плита | Передача усилия + защита от перегруза (предохранитель) |
| Разгрузочная щель | CSS задаёт размер продукта |
3. Подробный разбор узлов
Камера — это V: широкая сверху, сужающаяся к разгрузке. Угол захвата (угол между двумя гранями щеки в точке укуса) решает, схватит ли щека породу или выплюнет; слишком крутой — не возьмёт, слишком пологий — упадёт производительность. Глубокая камера держит больше породы в зоне дробления одновременно, поэтому каждый ход делает больше работы, а захват остаётся устойчивым вместо того, чтобы забиваться. Форма камеры и задаёт то, насколько агрессивно щека берёт породу, и сколько она пропускает в час.

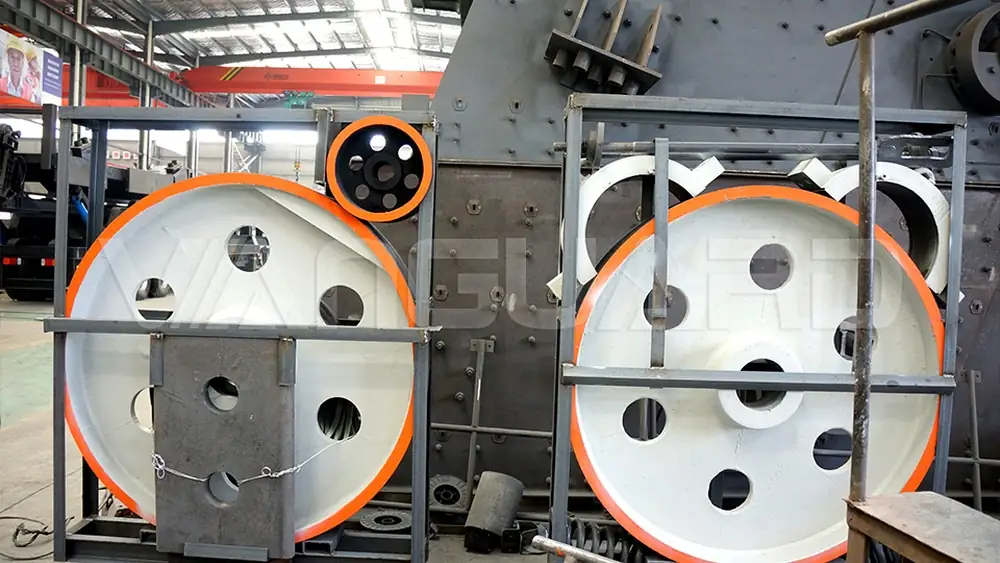

Щека нагружает двигатель только на ходе дробления и катится на холостом возврате, поэтому нагрузка крайне циклична. Маховик запасает энергию на лёгком ходе и отдаёт её при сжатии, сглаживая качание момента. Поэтому щека обходится меньшим двигателем, чем требовал бы пиковый ход, — без маховика двигатель пришлось бы выбирать под пик, а не под среднее.
Разгрузочная щель (CSS) — это зазор в нижней части камеры, и он задаёт максимальный размер продукта. Чтобы изменить его, либо подкладывают клинья за седло плиты (дёшево, вручную, ступенями), либо двигают клин гидроцилиндром (быстро, дистанционно, точно). В любом случае вы смещаете, насколько подвижная щека замыкается, — ближе значит мельче продукт, шире значит крупнее.
На оснащённых машинах гидравлика делает две вещи: ведёт клиновую регулировку CSS и сбрасывает перегрузку. Если посторонний кусок (сталь, слишком твёрдый валун) заклинит камеру, гидрореле опускает седло плиты и раскрывает камеру для очистки, затем снова закрывает — автоматическая защита от недробимого, которая бережёт раму и подшипники от ударной нагрузки.
Двигатель передаёт мощность на эксцентриковый вал через клиноременную передачу или прямую муфту. Ремни снисходительны — гасят удар и позволяют задать передаточное число диаметром шкивов; прямая муфта жёсткая и компактная, но передаёт каждый толчок прямо на двигатель. Любым путём вал и превращает возвратно-поступательное движение в качание подвижной щеки.
Важные точки — подшипники эксцентрикового вала, седло плиты и ось щеки, все работают на консистентной смазке. Смазка не даёт тяжелонагруженным подшипникам тереться металл об металл и вымывает абразив; интервал считается по часам работы и режиму, а пропускать его — быстрейший способ сжечь подшипник. Базовое правило: смазывать по твёрдому часовому графику, а не когда застучит.
4. Что специфично для мобильной

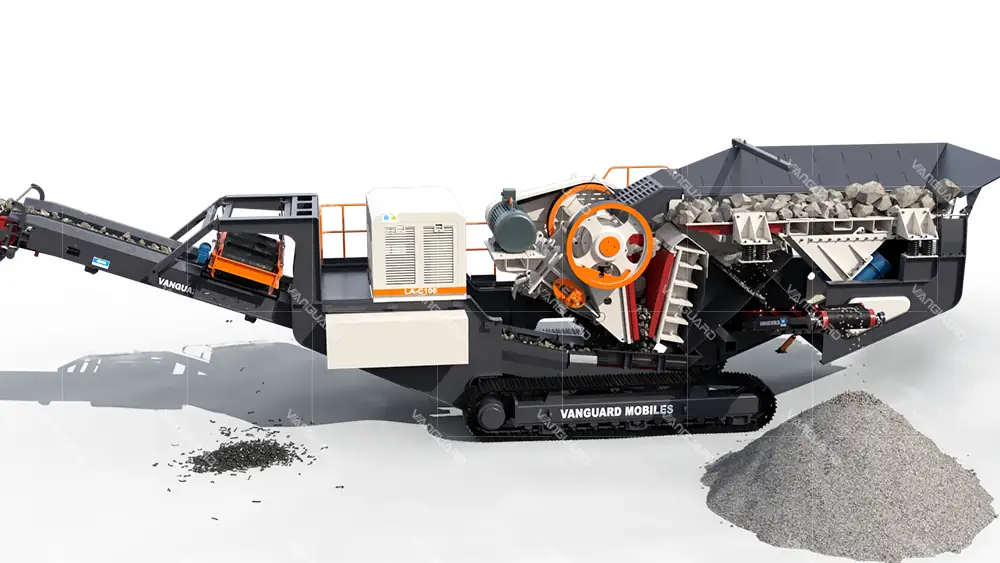

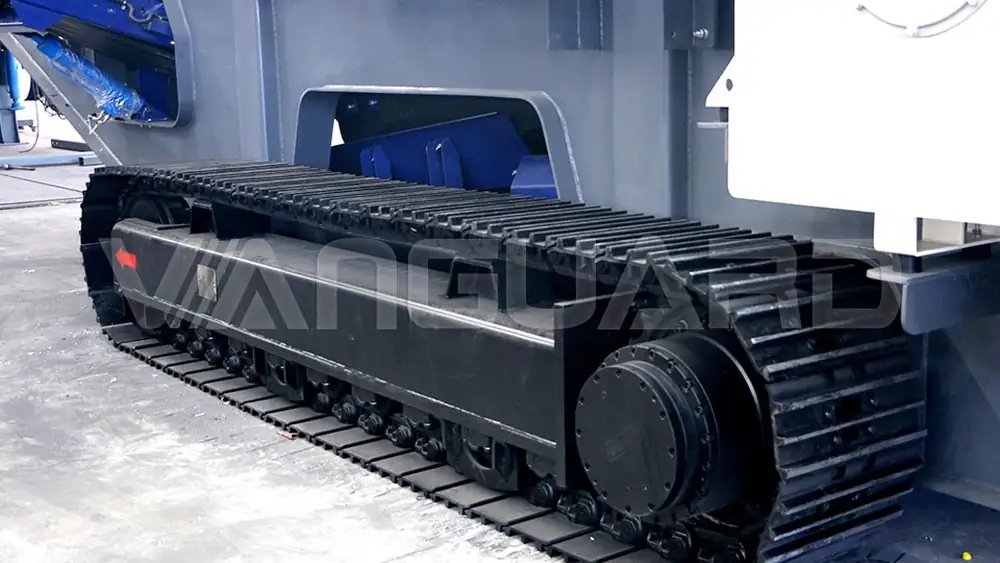

Гусеничное шасси самоходное, с широкой опорной базой и низким центром тяжести, быстро переезжает и сразу работает, без заливки фундамента.
Перед щекой стоит вибропитатель (часто с грохотом-колосником для отсева глины); за ним — конвейер. Силовой блок — электрический или дизель-электрический комбинированный, поэтому работает вне сети. Подал энергию и смазку — и через минуты дробит.
5. Почему этот принцип важен
Дробление сжатием прощает абразивное, высокотвёрдое питание — в отличие от ударного, которое бьёт билами, быстро изнашивающимися на твёрдой породе. Сжатие также держит расход энергии ровным, поэтому себестоимость за тонну остаётся низкой и предсказуемой.
6. Преимущества
Берёт крупное питание, простая конструкция, мало изнашиваемых деталей, легко обслуживать, мало простоев и терпит и твёрдую породу, и грязное (илистое) питание.
7. Ограничения
Только первая стадия — продукт чешуйчатый и форма заурядная; питание должно входить в приёмное отверстие (предварительно отсейте гигантов); выход ограничен камерой и питанием, поэтому более узкая щель не автоматически лучше.
8. Щека против конуса и ударной
О том, как щека сравнивается с конусом и ударной на мобильной линии — роли, питание и продукт — см. нашу статью сравнения (Сравнение 82). О том, какой породе подходит щека и как настроить линию, см. наше руководство по выбору.
9. Частые ошибки
Ошибка 1: Щека дробит ударом. Нет — она сжимает.
Ошибка 2: Мобильную установку надо закрепить ради устойчивости. Гусеничное шасси самоходное, с широкой опорной базой и низким центром тяжести, быстро переезжает и сразу работает, без заливки фундамента.
Ошибка 3: Более узкая щель даёт более мелкий продукт, значит, зажми до конца. Слишком узкая забивает, роняет производительность и даёт много мелочи.
Ошибка 4: Одна щека делает товарный щебень. Она только первичная; нужна последующая стадия и грохот.
10. Частые вопросы
Да — идентичный механизм дробления; мобильная версия лишь добавляет гусеницы, встроенный питатель и силовой блок.
Эксцентриковый вал вращается, и подвижная щека качается по овалу — сжимает при смыкании, разгружает при раскрытии.
Передаёт усилие и защищает машину, ломаясь при нераздробимом питании.
Отрегулируйте разгрузочную щель (CSS) гидравликой или клиньями.
Нет — гусеничное шасси самоходное, с широкой опорной базой и низким центром тяжести, быстро переезжает и сразу работает, без заливки фундамента.
Сжатие прощает абразивное, высокотвёрдое питание; изнашиваемые детали живут дольше, чем у ударных типов.
Добавьте стадию формирования конусом или ударной плюс грохот после.
Предварительно отсейте или снимите гигантов спереди колосниковым грохотом.
Сеть дешевле всего; вне сети — дизель-электрический комбинированный.
Колосниковый питатель сначала снимает глину; всё последующее остаётся чистым.
Да — Vanguard Machinery выпускает линейку гусеничных мобильных щековых дробилок гусеничная щековая дробилка. гусеничная щековая дробилка
Итог
Принцип дробления мобильной щеки идентичен стационарной: подвижная щека, ведомая эксцентриковым валом, сжимает породу о неподвижную щеку до разгрузочной щели, а гусеницы лишь подвозят её и не требуют заливки фундамента. Она берёт крупную твёрдую породу, проста и терпит и твёрдый камень, и грязь — голова любой мобильной линии дробления. Модели гусеничная щековая дробилка охватывают примерно 200–600 т/ч первичной выдачи в зависимости от CSS и питания; камера и CSS задают гранулометрию, а остальное следует из механизма выше.
