Щековая дробилка 6CX европейского типа от Vanguard Machinery: конструкция, принцип и характеристики

Краткая сводка

Щековая дробилка 6CX европейского типа от Vanguard Machinery - первый агрегат стационарной линии: подвижная щека сжимает питание о неподвижную, снижая карьерные глыбы до размера, который берёт конусная или ударная стадия. Глубокая камера, малый угол захвата и кованый эксцентрик позволяют ей брать крупный кусок, держать твёрдую породу и давать более кубический продукт. Ниже разбираем машину - конструкцию, принцип, детали, характеристики и обслуживание - и ставим рядом с серией PE, чтобы картина была ясной.

1. Что такое щековая дробилка 6CX европейского типа

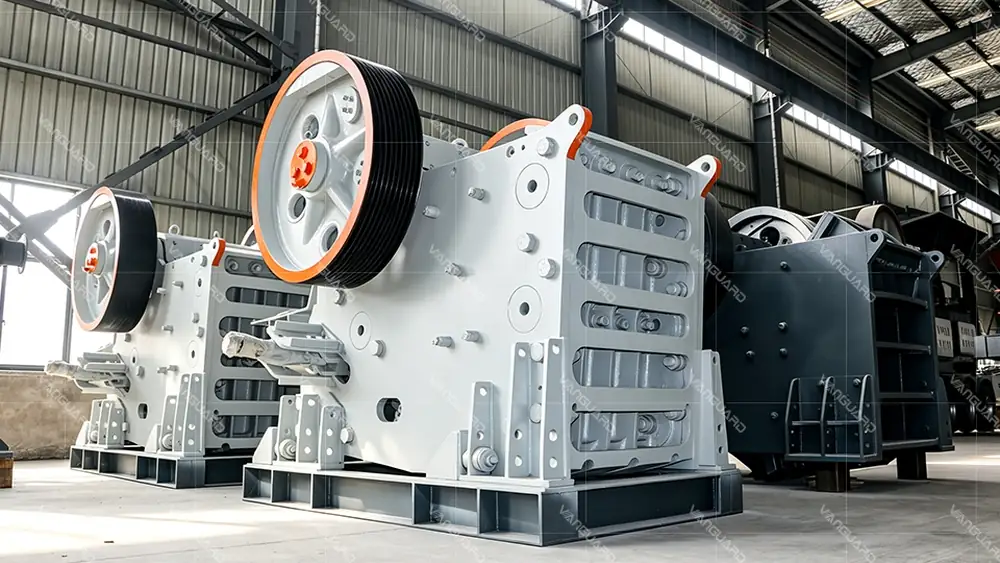

6CX - это щековая дробилка с одной распорной плитой, построенная вокруг камеры европейского типа, нацеленная на твёрдую породу и большой тоннаж первичного дробления. Против старых мелких камер она глубже и с меньшим углом захвата, поэтому порода внутри камеры схватывается и дробится послойно, а не отскакивает или бьётся в одной точке.

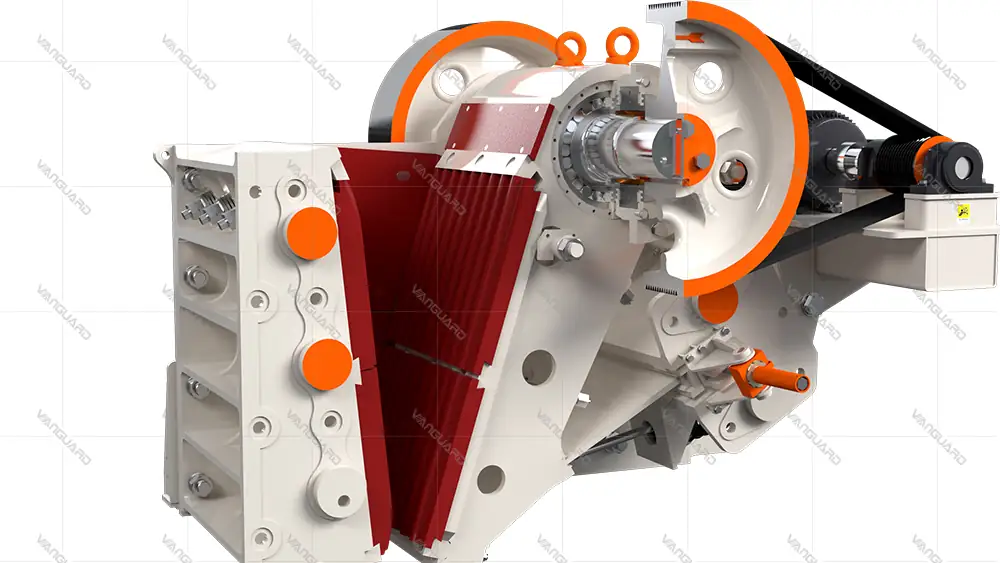

2. Как работает: подвижная щека сжимает

Неподвижная щека закреплена на раме; подвижная висит на переднем конце эксцентрикового вала и качается по эллипсу. Питание заходит сверху в глубокую камеру, выдавливается к неподвижной щеке, а конечный размер задаёт разгрузочный зазор (CSS). Эксцентриковый вал крутит и маховик, который копит энергию и гасит удар, превращая крутящий момент мотора в ровное, непрерывное усилие сжатия. Вся машина работает сжатием с послойным дроблением: материал сжимается сам в себе, поэтому продукт более кубический и с меньшим количеством пластин, что помогает конусной дробилке и грохоту ниже по линии.Если площадку нужно часто переносить, гусеничная мобильная щёковая установка того же бренда выходит на работу сразу по прибытии и держит устойчивость широким следом и низким центром тяжести.

3. Разбор узлов

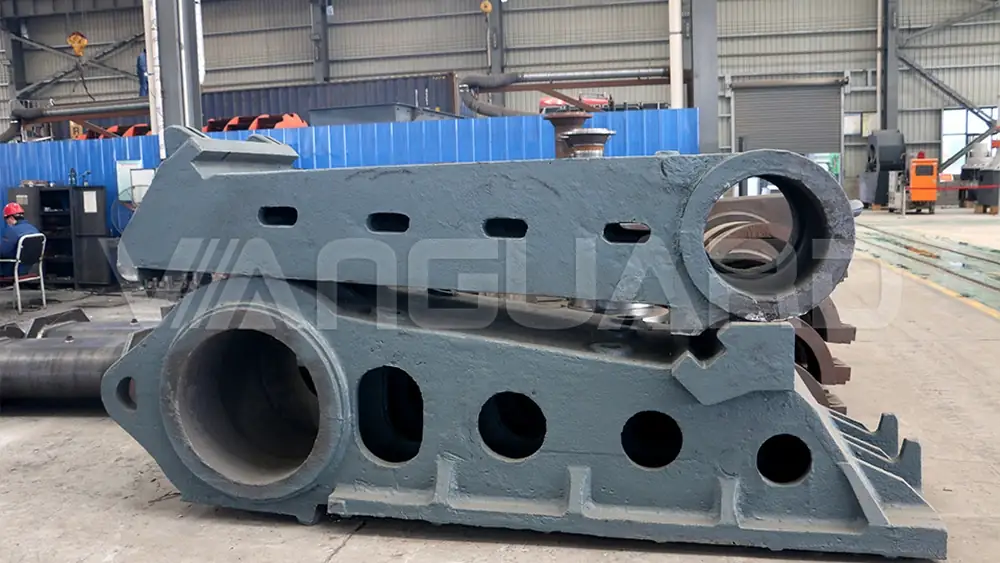

Сварная или литая рама несёт всю реакцию дробления - это хребет машины. Неподвижная щека (с плитой) - грань давления, должна быть жёсткой с малой деформацией, иначе камера уходит вбок и форма продукта теряется.

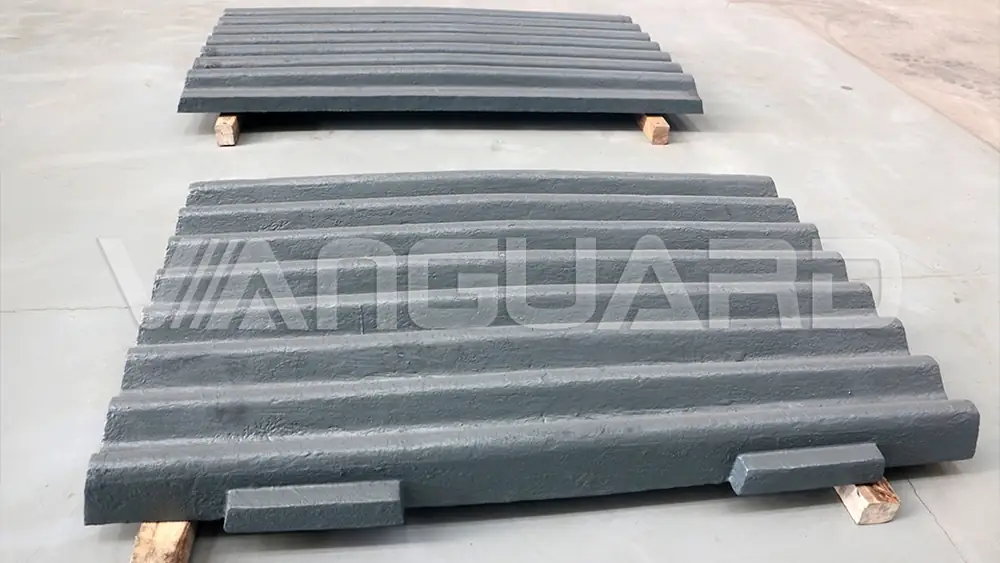

Подвижная щека висит на эксцентриковом валу; её качание задаёт рабочий ход. Плиты щёк - главная изнашиваемая деталь, обычно сталь с высоким содержанием марганца или сплав; форма зуба и шаг определяют и захват, и форму продукта.

Эксцентрик - основная деталь привода, как правило цельнокованая; его смещение качает подвижную щеку. Диаметр вала и выбор подшипников напрямую задают грузоподъёмность и усталостный ресурс - настоящий предел надёжности.

Маховик копит энергию и выравнивает инерцию массы вращающегося эксцентрика, сглаживая нагрузку на двигатель; шкив передаёт мощность на вал. Разбаланс пары усиливает вибрацию всей машины.

6CX - с одной распорной плитой, и плита одновременно и тяга, и предохранитель: при попадании металла она ломается первой, спасая агрегат. В ряде моделей вместо ломкой плиты стоит гидравлика или сброс по твердому включению, чтобы реже останавливаться не по плану.

CSS - минимальный зазор в разгрузочном конце камеры, он задаёт максимальный размер продукта. В 6CX зазор выставляют гидроклином или гидродомкратом - быстрее, чем прокладками, и можно подстраивать даже на ходу.

Двигатель через клиноремённую передачу или муфту крутит эксцентриковый вал. Передаточное число и натяжение ремня влияют на обороты и расход; проверяй по графику: слабо - проскальзывает, туго - бьёт подшипники.

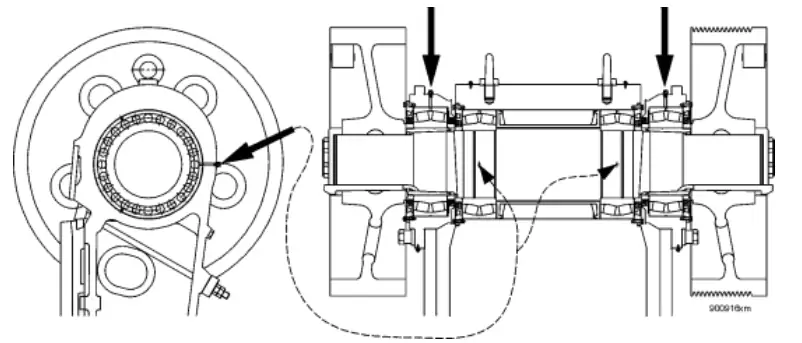

Подшипники вала и гнездо плиты смазываются централизованно маслом или консистентной смазкой. Хорошая смазка - ключ к ресурсу подшипников и надёжности; задавай интервал и масло по условиям, а в пыли - крепче уплотнения.

4. Почему сделано так: послойность и форма

Глубокая камера с малым углом захвата держит породу схваченной, а не выброшенной; послойное сжатие поднимает долю кубов и снижает пластины. Против старой мелкой камеры геометрия 6CX экономит энергию и режет переизмельчение, что окупается на твёрдой породе (гранит, базальт, речной камень).

5. 6CX против серии PE

6. Ключевые параметры

7. Частые ошибки конструкции

- CSS слишком тесный: переизмельчение, зависание, резкий рост нагрузки на подшипники. - Неровная или односторонняя подача: камера изнашивается криво, ресурс плит падает. - Крупный кусок напрямую: сверх максимума зависает, может повредить плиту. - Нет смазки: подшипники греются, вкладыши задираются, простой. - Маховик или ремень вразнос: вибрация растёт, ремни рвутся. - Твёрдая порода только ударом: кремнистая порода быстро съедает била; твёрдую веди щека + конус.

8. Заметки с поля

На площадке остановка у глубококамерной щёки вроде 6CX чаще всего не в самой машине, а в плохой дисциплине питания и смазки: напор бункера бьёт породу в камеру и изнашивает её криво; просроченная смазка даёт подшипникам сухой ход в пыли. Толковый ход - охарактеризовать руду (индекс Бонда, F80) до питания, поставить питатель и предгрохот, а интервалы смазки вписать в лист осмотра. Машина крепкая; слабые места обычно в вспомогательных узлах и привычках оператора.

9. Частые вопросы

Камерой, способом настройки и позиционированием: 6CX - глубокая европейская камера с гидроустановкой, для твёрдой породы и тоннажа; PE - обычная камера с прокладками, эконом и общий случай.

CSS - минимальный зазор в разгрузке, он задаёт максимальный размер продукта; открой шире - крупнее и больше выход, закрой - мельче, но риск зависания.

Он несёт переменный изгиб и кручение; ковка даёт непрерывное волокно и мало внутренних дефектов, потому усталостный ресурс выше литья - предел надёжности.

Копит энергию и гасит инерцию массы вала, чтобы нагрузка на двигатель была ровной и не было ударов по оборотам.

Она тяга, и при металле ломается первой, спасая агрегат; в ряде моделей стоит гидросброс вместо ломкой плиты.

Кремнистая твёрдая порода сильно абразивна; била изнашиваются быстро и стоимость взлетает. Щека первично плюс конус вторично - экономный путь по твёрдой породе.

Проверь ровность подачи и односторонний износ; выбери форму зуба и материал (марганец/сплав) и по графику переворачивай или меняй плиты по зонам износа.

Питай ровно и по центру, убери крупный кусок и односторонний удар, а питатель с предгрохотом пусть раньше отведёт пески и мусор.

По условиям и карте масла; в пыли сокращай интервал и крепче уплотняй; странная температура подшипника - проверь путь масла и его качество.

Рассчитана на твёрдую; максимум питания примерно 340-1020 мм по модели. Уточни по индексу Бонда и осмотру площадки.

Около 4-6 за проход; снижать глыбы до мелочи в один приём невыгодно, потому твёрдую обычно ведут с конусом после щеки.

Твёрдость породы, крупность питания, CSS, ровность подачи, износ плит и общее состояние вместе определяют выход - не читай одну табличку.

10. Итог

Щековая дробилка 6CX европейского типа закрывает крупное дробление твёрдой породы с большим тоннажем глубокой послойной камерой и тяжёлой конструкцией; выбирай её против PE по породе и тоннажу. Для испытания дробления и расчёта параметров по вашему материалу свяжитесь с Vanguard Machinery за техподдержкой.
