Какое оборудование нужно для дробильно-сортировочной установки 50 т/ч

Ключевые выводы

Дробильно-сортировочная установка (ДСУ) 50 т/ч - это распространенная входная производительность. Ее хватает, чтобы самим обеспечивать щебнем бетонный завод или стройку, вложения остаются умеренными, а окупаемость быстрая. Но упусти хоть один узел, и линия не запустится.

- Фиксированная линия 50 т/ч нуждается минимум в пяти видах оборудования: питание, крупное дробление, среднее, грохочение и транспортировка - Крепкая порода (гранит, базальт, галька) идет щека плюс конус; мягкая (известняк) - щека плюс ротор - 50 т/ч не требует трех стадий дробления; двух хватает, с запасом производительности 15-20% на каждой машине - Вспомогательное часто недооценивают: конвейеры, магнитный сепаратор, пылеподавление, фундаменты - они и решают, уйдет ли продукт по спецификации - Начинай выбор с трех вопросов: насколько крепкая порода, какой размер нужен, какая ширина площадки

Сначала определи породу: крепкая или мягкая

Одни и те же слова "50 т/ч" означают две совершенно разные линии для гранита и для известняка. Зафиксируй тип породы - и дальше каждое решение получит базу.

- Крепкая порода: высокая прочность на сжатие и абразивность. Сюда granite, базальт и галька. Щека плюс конус - правило; ротор такую абразивность не держит, била кончаются за дни - Мягкая порода: известняк и сланцевидный материал, низкая абразивность. Щека плюс ротор дешевле, и ротор лучше формирует зерно - Крупность питания: погрузка экскаватором часто дает 400-500 мм по длинной стороне, значит, разгрузочная щель первой стадии должна совпасть - Глина и влага: много глины требует промывки или предгрохочения, а высокая влажность забивает грохот и камеру

Какое оборудование нужно линии 50 т/ч (по функциям)

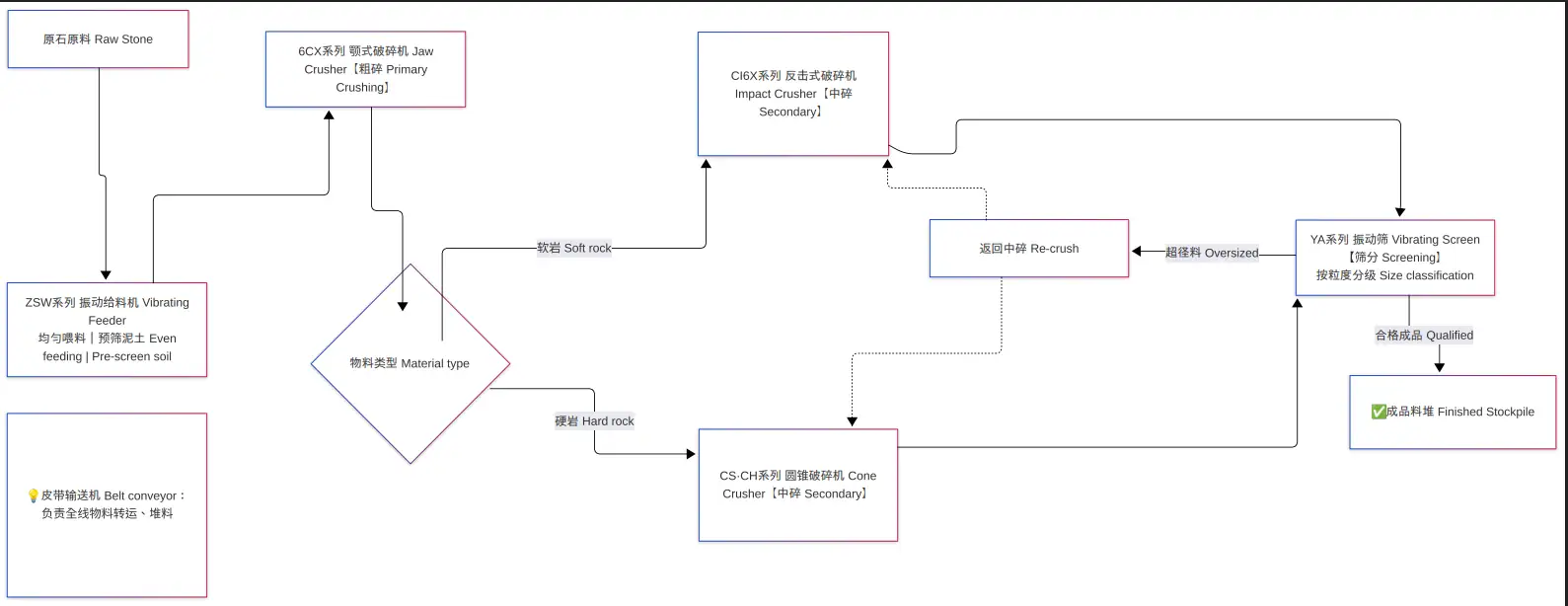

Стационарная линия раскладывает каждую машину отдельно, каждая делает свое. По ходу материала - пропусти одну, и линия встает.

- Вибрационный питатель (серия ZSW): первая дверь, равномерная подача плюс предгрохочение глины, бережет стоящую за ним дробилку- Щековая дробилка (серия 6CX): основа крупного дробления, снижает крупный камень примерно до 100 мм; любая порода начинается с нее- Конусная дробилка (серия CS-CH) или роторная дробилка (серия CI6X): средняя стадия. Крепкая порода берет конус, мягкая - ротор- Вибрационный грохот (серия YA): сортирует раздробленную горную массу по классу, негабарит возвращает в среднюю стадию, кондиционный идет в отвал- Ленточные конвейеры: связывают всё - питатель, щека, средняя стадия, грохот, отвал, всё движется лентой

Крепкая порода против мягкой (сравнение)

Те же 50 т/ч делятся на два лагеря оборудования по типу породы. Таблица разбирает различия сразу.

Не гонись за низкой ценой и не ставь ротор на крепкую породу. Как придет абразивность, била выходят за предел за две недели, а простой на замену стоит дороже экономии. И не впихивай конус в мягкую породу: его формирующая способность раскрывается только на мягком материале.

Типовая компоновка 50 т/ч (с моделями)

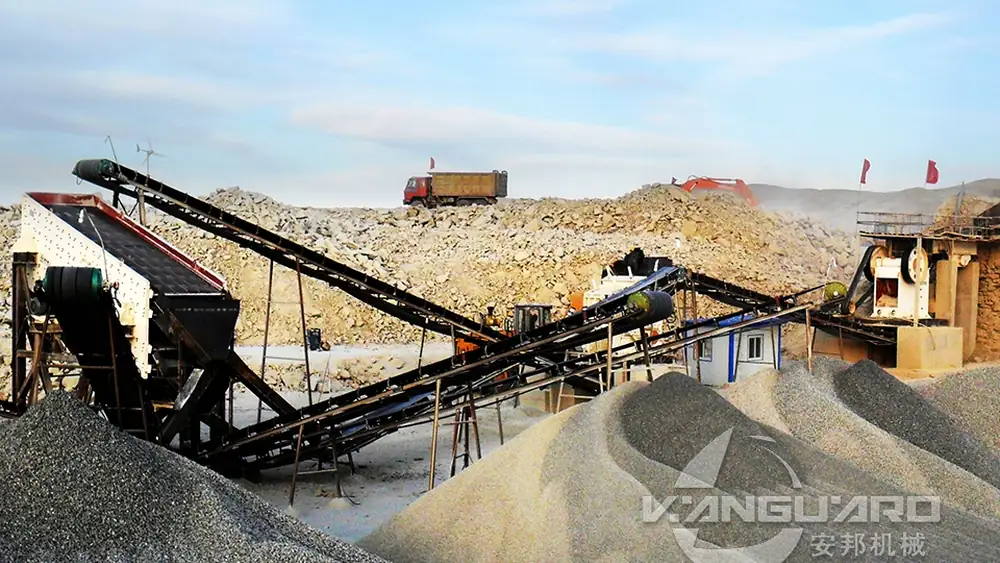

Ниже рабочая компоновка для крепкой породы 50 т/ч. Модели даны для обычного режима; подгони под свою породу.

В этой линии крупная стадия - 6CX80, потому что ее приемное окно велико и глотает 500 мм без напряга, а запас по производительности не дает крупной стадии стать узким местом на полной нагрузке. Средняя стадия - конус с одним цилиндром, высокая автоматика, щель регулируется в один касание, что подходит площадке, где за пультом никто не сидит целый день.

Три вопроса для правильного выбора

Не нужно заучивать паспорт. Ответь на три вопроса, и выбор сложится сам.

- Вопрос 1: насколько крепкая порода? Гранит, базальт и галька берут щеку плюс конус; известняк берет щеку плюс ротор. Этот вопрос фиксирует среднюю стадию - Вопрос 2: какой размер нужен? Один класс основания - одна грохот; 0-5 / 5-10 / 10-20 нескольких классов - грохот на три яруса плюс возврат - Вопрос 3: какая ширина площадки? Узкая - укорачивай конвейеры и плотнее ставь машины; широкая - оставь проходы обслуживания и отвалы

Ответил на три вопроса - список оборудования ясен. Остающиеся размеры моделей просто пересчитывай от запаса производительности. Полевые инженеры Vanguard Machinery тоже задают эти три вопроса до того, как назвать цену линии, потому что ошибиться в компоновке сложнее, чем просто назвать модель.

Шаги выбора: от породы к линии

Когда три вопроса задали направление, укладывай линию в этом порядке, чтобы ничего не упустить.

1. Отбери пробу: возьми представительную пробу, глянь твердость, абразивность, глину, влагу и максимальный размер 2. Задай стадии: 50 т/ч нужно две - крепкая порода щека плюс конус, мягкая щека плюс ротор 3. Выбери крупную: по максимальной крупности питания, оставь запас на приемном окне 4. Выбери среднюю: конус или ротор по целевому классу и породе, камеру состыкуй с продуктом 5. Выбери грохот: ярусы по числу классов, оставь запас площади против возврата 6. Свяжи конвейеры: длину и угол по расстоянию и перепаду между машинами 7. Заложи фундаменты: бетонные тумбы под питатель и дробилку, стальная рама под грохот 8. Сведи управление: межблочный пуск-стоп по всей линии, сначала холостая обкатка, потом загрузка

Когда Vanguard Machinery выдает чертеж компоновки малой линии, идет по этим восьми шагам: сначала порода, потом машина, каждый шаг размером под выход предыдущего, так не выходит крупная стадия, которую нечем кормить, или средняя, которая перегружается.

Не упускай вспомогательное и площадку

Машины, что влезают в список, - только основные узлы. Что на самом деле решает, уйдет ли продукт ровно, - это обычно поддерживающее оснащение.

- Ленточные конвейеры: не делай уже. B500 - пол для 50 т/ч, и держи угол ниже 18 градусов, иначе сыплешь возврат - Магнитный сепаратор: в горной массе прячется арматура и сталь; пропустишь - помнешь броню конуса. Повесь RCYD сразу за питателем - Пылеподавление: дробление и грохочение - два самых пыльных места, ставь рукавный фильтр или орошение по местным нормам - Фундаменты площадки: питатель и крупная стадия нуждаются в бетонных тумбах, грохот - в стальной раме; слабый фундамент заставляет машину "гулять" - Отвал продукта: держи три штабеля 0-5 / 5-10 / 10-20 плюс подъезд погрузки, чтобы отвал не задушил выход

Vanguard Machinery отгружает линию 50 т/ч с лентами, магнитом и пылеподавлением, смонтированными по этому стандарту, а не только основными машинами. Большинство проблем на площадке экономятся на фундаментах или вспомогательном, так что чуть больше вложить в начале выигрывает против нескольких остановленных дней потом.

FAQ

Минимум пять видов: один вибропитатель, одна щековая, одна средняя (конус или ротор), один грохот и несколько лент. Магнитный сепаратор и пылеподавление зависят от случая, но эти пять основных видов обязательны: пропусти один - линия не запустится. Опорная линия 50 т/ч от Vanguard Machinery строится ровно на этих пяти видах плюс ленты, так что любую смету можно сверить со списком и сразу увидеть, чего не хватает.

Не рекомендуется. Гранит и галька очень абразивны, и била ротора изнашиваются на таком материале очень быстро, часто выходят за предел за несколько сотен часов с частыми остановками на замену. Крепкая порода идет щека плюс конус; детали дороже, но служат дольше, так что удельная стоимость ниже.

Нет. Линия 50 т/ч малая, и двух стадий (крупное плюс среднее) хватает, чтобы снизить горную массу ниже 20 мм, дальше грохочение разнесет в продукт. Третья стадия лишь добавляет стоимость и площадь, кроме случаев, когда нужен очень тонкий материал или производство песка.

По породе. Крепкая (гранит, базальт, галька) берет конус за прочность на сжатие и износ; мягкая (известняк) берет ротор за лучшее формирование при меньшей цене деталей. В одной линии выбирай один из двух, не ставь оба.

По числу классов продукта. Один класс основания - два яруса; 0-5, 5-10 и 10-20 трех классов - грохот на три яруса. Еще один ярус дает чище возврат и рассев, но и больше стоимости и высоты, так что размерь под реальную нужду.

Он не дробит, но связывает питание, дробление, грохочение и отвал. Лента слишком крутого угла или слишком узкая сыплет возврат и забивает линию, ограничивая всю производительность. Для 50 т/ч бери минимум B500 и держи угол ниже 18 градусов. Vanguard Machinery размеряет набор лент 50 т/ч с минимумом B500 и углом ниже 18 градусов, потому что именно здесь большинство малых линий незаметно теряет производительность.

Можно, но оставь проходы обслуживания. Питатель, щеку, конус и грохот можно сжать с короткими лентами, чтобы сэкономить площадь. Но оставь сбоку у каждой машины место, чтоб человек залез поменять броню и подтянуть болты, иначе обслуживание потом станет невозможным. Чертежи компоновки Vanguard Machinery отмечают проход обслуживания у каждой машины, потому что линия, к которой не подойти, - это линия, которую не обслужить.

С основными машинами и вспомогательным малая линия на крепкой породе обычно лежит в районе нескольких сотен тысяч юаней, на мягкой - чуть ниже. Зависит от породы, классов продукта и автоматики. Цена, которую Vanguard Machinery дает за линию 50 т/ч на крепкой породе, уже включает эти разницы по износу, так что меряй породу до сравнения цен: те же nominal 50 т/ч на крепкой породе стоят дороже из-за дорогих деталей.

Заключение

Дробильно-сортировочная установка 50 т/ч выглядит простой, но чтобы ровно уходил продукт, нельзя упустить ни одного из пяти основных видов: питание, щека крупная, конус или ротор средний, грохочение и транспорт. Крепкая порода идет щека плюс конус, мягкая - щека плюс ротор: это два маршрута, которые не дают сбоя. Не беги к номерам моделей; точно отбери пробу и ответь на три вопроса сначала, и список оборудования сложится сам.

Для линии 50 т/ч список оборудования - дело обычное, но размеры моделей и запасы производительности и решают, будет ли линия на самом деле зарабатывать. Vanguard Machinery присылает полевого инженера подтвердить породу и площадку до того, как резать машины, так что малая линия не превращается в малую головную боль.

Vanguard Machinery размеряет малые линии, сначала запрашивая ведро представительной горной массы, затем задает стадии и модели по твердости, абразивности, глине и влаге и пересчитывает каждую модель и запас производительности. Если не уверен, как скомпоновать свою линию, пришли пробу породы и размеры площадки - и мы выдадим компоновку под твой режим: это проще, чем покупать по общему списку.
